Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Acciaio galvanizzato G550 | Spessore: | 0,75-1,2 mm |
|---|---|---|---|
| Larghezza della materia prima di alimentazione: | 182mm | Diametro interno della bobina: | Φ 430-590 mm; |
| Diametro esterno della bobina: | ≤ Φ1300 mm; | Rete del profilo C: | 89mm |
| Labbro o bordo del profilo C: | 10 mm | Peso della macchina principale per la trasformazione dei rotoli: | circa 3000 kg |
| Potenza del servomotore principale: | 7.5KW | Potere idraulico del motore: | 5.5Kw |
|
4. Parametri tecnici

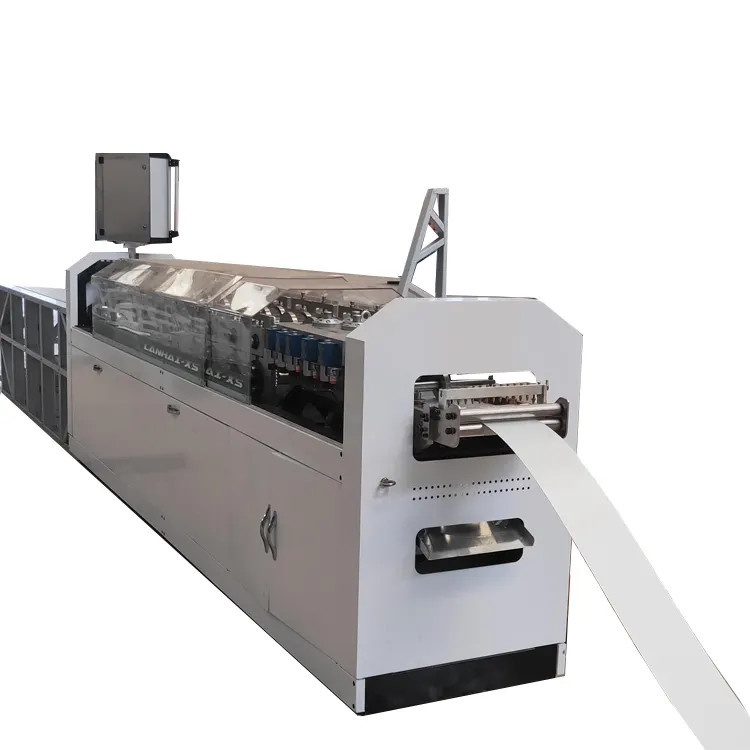

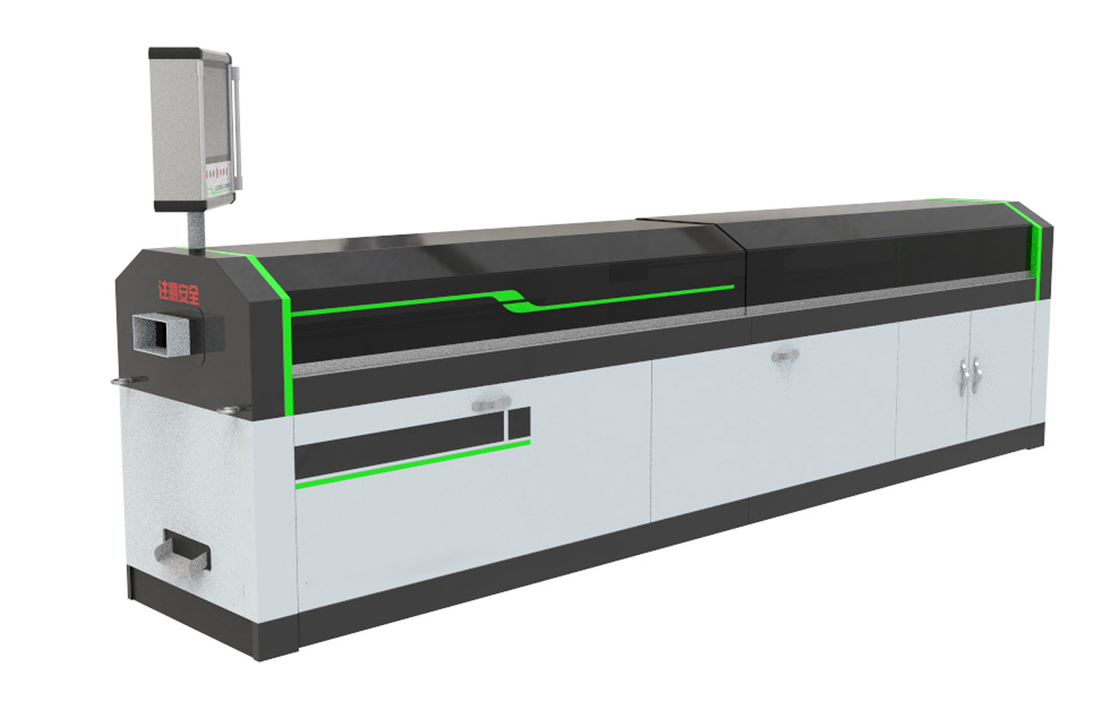

1) dimensioni della macchina principale per la formazione dei rotoli: 4000*800*1200mm;
(2) Peso della macchina di formazione del rullo principale: circa 3000 kg;
(3) Potenza del servomotore principale: 7,5 kW con funzione di auto blocco;
(4) Potenza del motore idraulico: 5,5 kW;
(5) Tensione: 380V/50HZ/3PH;
(6). tappe di modellazione: 12 tappe (8 stazioni principali, 4 stazioni di finitura);
(7) Velocità di formazione: circa 30 m/min (a seconda della quantità di foratura e della lunghezza del taglio);
(8) Capacità di lavoro: 5-8 tonnellate/8 ore (può funzionare 24 ore);
(9) Materiale del rullo: acciaio DC53 importato, lavorazione CNC, trattamento termico HRC58-62°, fresatura fine;
(10) Materiale dell'albero principale: temperatura e sminuzione fine in acciaio 40Cr;
(11). Ruota a motore: #45 acciaio ad alta frequenza;
(12) Sistema di taglio: dispositivo di taglio idraulico;
(13) Materiale della lama: acciaio di tungsteno importato sottoposto a trattamento a 60-62°C;
Tolleranza di taglio e punzonatura: ±0,5 mm;
(15) Tolleranza di modellazione: ±0,75 mm;
(16) Sistema di controllo: schermo touch 19' e una centralina principale;
(17) Principali marchi di componenti elettronici: Mitsubishi PLC del Giappone, Schneider Relay della Francia, Omron Encoder del Giappone, INVT Servo Motor della Cina;
(18) Materiale per il telaio della macchina: acciaio strutturale saldato fine;
(19) Colore dipinto: Grigio e Blu.
5. Accessori principali
(1) La macchina principale di formazione di rotoli;
2) 3 tonnellate di scaricatore manuale;
◊ Funzione: cuscinetto a bobina di acciaio, bobina di acciaio rotante; con dispositivo di micro frenatura per impedire all'inerzia di correre in avanti durante lo stop di emergenza.
◊ Metodo di guida: tirare con la macchina per la formazione dei rotoli;
◊ Peso massimo di carico: 3 tonnellate;
◊ Diametro interno: Φ430-590 mm;
◊ Diametro esterno: ≤ Φ1300 mm;
(3) Sistema di guida e idraulico;
(4) Software di controllo delle apparecchiature;
(5) Software del prodotto: 1 set;
(6). (senza software VERTEX) Software di progettazione VERTEX BD: 0 set;
(7) Dispositivo di foratura automatica (buco di servizio, buco a fossette, taglio dei labbra, tacca di rete, tacca di labbra, buco di macchia, scanalatura);
8) Dispositivo idraulico di posttaglio (materiale: SKD-11);
(9) Dispositivo di stampa automatica: stampa su due lati simmetrici in altezza;
Tavola di corsa: 4 metri.
|
