Luogo di origine:
Cina continentale
Marca:
CANGZHOU WILLING
Certificazione:
ISO CE
Numero di modello:
Pannello Katech

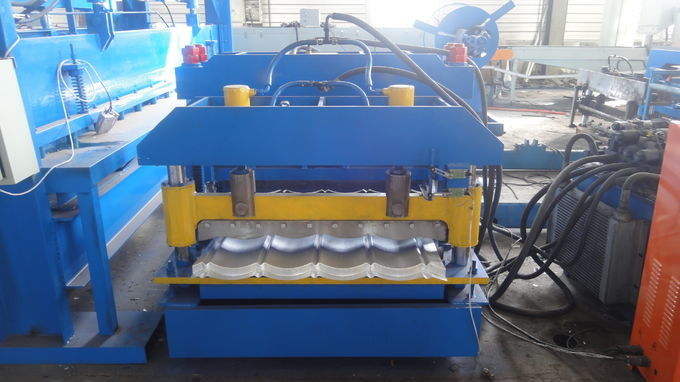

Macchina Formatrice per Rotoli di Pannelli per Tetti in Metallo Katech Tile
Il profilo Katech simula l'aspetto delle classiche tegole in argilla. Con un passo di 3/4" ogni 16" lungo i pannelli, questo pannello si adatta a una varietà di applicazioni, dalle eleganti aree urbane ai lotti rurali. Distinguiti e fai una dichiarazione.
| N. | Articolo | Descrizione |
| 1 | Bobina | Galvalume, Galvanizzato, PPGI, Alluminio |
| 2 | Spessore Materia Prima | 20-30 GA |
| 3 | Velocità di Lavoro | 3-4 m/min (escluso il tempo di taglio) |
| 4 | Stazione Rulli | 16 Rulli |
| 5 |
Dimensioni (L*W*H) |
7500 mm*1500 mm*1500 mm |
| 6 | Peso Macchina | 5800 KG |
| 7 |
Sistema di Controllo Elettrico |
PLC Taida (personalizzabile) |
| 8 |
Potenza Motore di Trasmissione |
7 KW |
| 9 |
Potenza Stazione Idraulica |
5 KW |
| 10 |
Alimentazione Elettrica |
240V, 60HZ, 3 FASI (personalizzabile) |
| 11 |
Precisione di Taglio |
±2 mm |
| 12 |
Modalità di Trasmissione |
Catena Singola 1 pollice |
| 13 |
Materiale Albero |
Acciaio forgiato 45# da 70 mm |
| 14 | Materiale Rullo |
Acciaio 45#, lavorazione di finitura, placcato duro |
Introduzione alla struttura
(1) Svolgitore manuale
Viene utilizzato per supportare la bobina di acciaio e realizzare lo svolgimento tramite movimento rotatorio. La bobina di acciaio viene svolta manualmente. La capacità di questo svolgitore è di 5 tonnellate ed è adatta per la maggior parte dei casi. Questa attrezzatura è adatta per la lavorazione di bobine di acciaio con un diametro interno di 508 mm.
(2) Alimentazione
Ricevendo la materia prima (lamiera d'acciaio), garantisce che i prodotti siano ordinati, paralleli e tutto sia uniforme. Fare riferimento al regolamento dell'attrezzatura per conoscere la funzione del ferro d'angolo di localizzazione.
(3) Materiale macchina
Per ottenere un prodotto di alta qualità, la nostra macchina adotta una struttura del telaio in acciaio saldato, trasmissione con riduttore motore a conversione di frequenza AC, trasmissione a catena, trattamento termico.
Materiale rulli: acciaio per cuscinetti con trattamento termico
(4) Meccanismo di taglio
Adotta una stazione idraulica e un sistema di taglio automatico a misura per realizzare il taglio stabile di una determinata lunghezza dei prodotti. Materiale delle lame di taglio: GCr12, lavorato con trattamento termico
(5) Sistema idraulico
È azionato da una pompa a ingranaggi. Dopo aver riempito l'olio idraulico nel serbatoio dell'olio idraulico, la pompa può azionare il cilindro idraulico per realizzare la funzione di taglio.
Il sistema include un set di serbatoio idraulico, un set di pompa a ingranaggi, due tubi idraulici e due set di valvole a solenoide.
Olio idraulico: 40#
Garanzia
1. Garantito contro malfunzionamenti dovuti a difetti di fabbricazione per 1 anno dalla data di acquisto, escluse le parti elettriche.
2. Le riparazioni non verranno effettuate nemmeno durante il periodo di garanzia nelle seguenti circostanze
- Danni dovuti a calamità naturali
- Malfunzionamento dovuto a errore dell'utente
- Malfunzionamento dovuto a modifiche
- Malfunzionamento dovuto a ulteriore movimento o spedizione dopo l'installazione
Termini di pagamento
40% in anticipo come acconto
Il 60% viene pagato prima che la spedizione venga elaborata
Consegna
FOB: Porto di Tianjin Xingang
Tempo di consegna: 30 giorni dopo la ricezione dell'acconto.
