Dettagli:
Termini di pagamento e spedizione:
|
| nome del prodotto: | Linee di taglio d'acciaio 0,2 - 3.0mm della tagliatrice di colore con velocità di lavoro 20-30m/Min | Materiale da taglio: | Galvalume, galvanizzato |
|---|---|---|---|
| spessore materiale: | 0,2 millimetri -3 millimetri | Velocità di lavoro: | 8m/min - 30 m/min (può essere personalizzato) |
| Peso bobina: | Può essere personalizzato | Taglio Pz: | 2 - 30pcs |
| Peso della macchina: | 13000 chilogrammi | Precisione della larghezza di taglio: | ± 0,01 - ± 0,05 mm |
| Evidenziare: | Macchina da taglio per bobine di lamiera da 20 m/min,macchina da taglio per bobine di lamiera da 30 m/min,macchina da taglio per taglio di spessore da 3 |
||
Linea d'acciaio della tagliatrice di taglio di colore 0,2 - 3,0 mm con velocità di lavoro 20-30 m/min

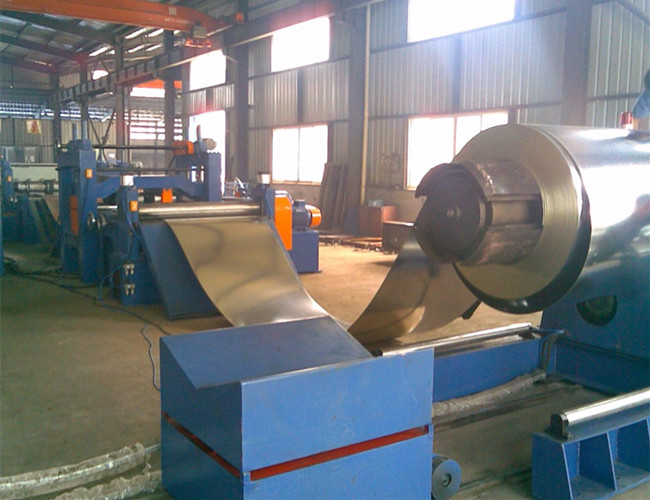

Una linea di produzione di taglio è costituita da tre componenti principali: un aspo svolgitore, una taglierina e un avvolgitore.Il materiale viene riavvolto nella copertura della fessura dell'avvolgitore mentre passa attraverso la linea di contatto tra le due ruote di taglio circolari (una sopra e una sotto).Per determinare i componenti corretti, le dimensioni del gambo, il kit di utensili, la potenza e la tensione per il materiale da tagliare, i fornitori di attrezzature e gli utenti finali devono collaborare.
Specifiche
| No. | Elemento | Descrizione |
| 1 specifica principale | 1 materia prima | Zincato, Alluminio, Colore acciaio, Maneggevolezza 235MPa |
| 2 Spessore della materia prima | 0,2 mm - 3,0 mm | |
| 3 Larghezza materia prima | 600 mm - 1600 mm | |
| Diametro interno 4 nastri | φ480mm-φ550 mm | |
| 5 Nastro Diametro esterno | φ1600 mm | |
| 6 peso della bobina | 5 tonnellate 7 tonnellate 10 tonnellate | |
| 7 /Taglio n. | Massimo 30 pz | |
| 8 La massima velocità della linea di taglio | 8 m/min - 35 m/min | |
| 9 Larghezza minima della linea di taglio | 30 mm | |
| 10Precisione della larghezza di taglio | ± 0,01 - ± 0,05 mm | |
| 11. Tensione operativa nominale | 380 V, 3 fasi, 60 Hz come richiesto | |
| 12. Peso totale | 14000 KG | |
| 12. Spazio di lavoro (L*W) | 20000mm*6000mm | |

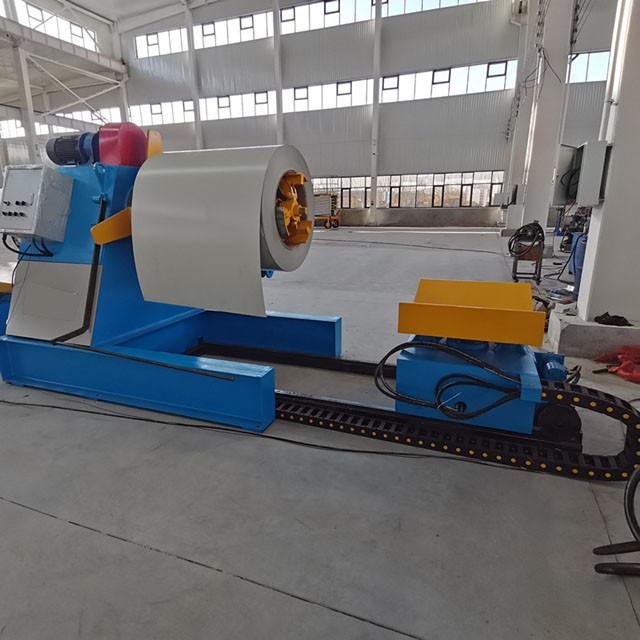

| 2 Specifiche della macchina dell'aspo svolgitore | 1 diametro esterno del nastro | Massimoφ1600 mm |
| 2 Larghezza del nastro | 600 mm - 1600 mm | |
| Diametro interno 3 nastri | φ480mm-φ530 mm | |
| 4 peso della bobina | 5 /7/10 ton | |
| 5 velocità massima di lavoro | 8 m/min - 30 m/min | |
| 6 Gamma stretta del nastro | φ480mm-φ530 mm | |
| 7 Diametro albero | φ180mm | |
| 8 Lunghezza effettiva del rullo | 1600 mm | |
| 9 Potenza del motore di azionamento | 5KW | |
| 10. Caricamento del diametro della cabina | Ø 700 mm - Ø 1500 mm | |
| 11 Caricamento del peso dell'auto | 5 /7/ 10 ton | |
| 12 Velocità dell'auto | Circa 4 m/min | |
| 4 Specifiche della macchina da taglio | 1 larghezza di taglio | Massimoφ1600 mm |
| 2 Spessore di taglio | 0,2 mm - 2,0 mm | |
| 3 Diametro dell'albero della fresa | Ø180 mm | |
| 4 Materiale dell'albero della fresa | Cro 40 | |
| 5.Dimensione della taglierina | 200mm*300mm*15mm | |
| 6 Materiale taglierina | Cr12MoV | |
| 7 Dimensioni del distanziatore della taglierina | 180mm*240mm*15mm | |
| 8 Motore di guida | 15 kw | |
| 9 Taglio n. | 2-30 pz | |
| 10 Taglierina n. | Massimo 32 pz | |
| 5 Piallatrice | 1 diametro dell'albero | φ130 mm |
| 2 albero n. | Su 2 file, giù 3 file | |
| 3 spessore piatto medio | 40mm | |
| 4 Diametro Applicatore Pacciamatura | Ø 130 mm | |
| 5 Larghezza pellicola | 1600 mm | |
| 6 Tabella di tensione | 1 albero di segregazione | 3 pezzi, 1 albero di pressione |
| 2 Cilindro pneumatico | 3 pz | |
| 7 Specifiche dell'avvolgitore | 1 diametro esterno del nastro | Massimoφ1600 mm |
| 2 Larghezza del nastro | 600 mm - 1600 mm | |
| Diametro interno 3 nastri | φ480mm-φ530 mm | |
| 4 peso della bobina | 5 - 10 tonnellate | |
| 5 velocità massima di lavoro | 8 m/min - 30 m/min | |
| 6 Gamma stretta del nastro | φ485mm-φ530 mm | |
| 7 Diametro albero | φ180 mm | |
| 8 Lunghezza effettiva del rullo | 1750 mm | |
| 9 Potenza del motore di azionamento | 30 kw | |
| 8 Specifiche dell'avvolgitore | 10 Diametro Carro Caricamento | Ø 1000 mm - Ø 1750 mm |
| 11 Caricamento del peso dell'auto | Massimo 10 tonnellate | |
| 12 Velocità dell'auto | Circa 4 m/min | |
| 9 Sistema di controllo elettrico | 2 set.Il sistema di controllo del computer è PLC Siemens. | |
| Macchina per la raccolta di 10 spigoli | 1 motore di guida | 3 kw |
| 2 Larghezza materiale di raccolta | Massimo 20 mm | |
| 3 Larghezza bordo doppio | 400 mm | |
Vantaggio
Le linee di taglio mantengono un'elevata precisione pur consentendo modifiche istantanee.I nostri grandi avvolgitori e il pieno controllo dei macchinari ci consentono di consegnare le linee di produzione nei tempi e nei limiti del budget con le ultime tecnologie per il controllo della qualità e l'automazione.
