Descrizione del prodotto:
1. alimentazione: albero guida + ruota guida
2Livellamento: tre su e quattro giù + due condotte.
Materiale: 45#
Tecnologia di lavorazione: tornitura grezza + trattamento termico ad alta frequenza hrc50-55 + macinazione fine cilindrica + lucidatura superficiale e cromatura dura
3. moltiplicazione principale: 18 tipi di componenti (uno dei quali è il gruppo di regolazione arbitraria del rotolamento a 87-95 gradi per il moltiplicazione dell'altezza della vita), dotato di 13 gruppi di moduli di scambio CZ,con una lunghezza di 20 mm o più ma non superiore a 20 mm, e le specifiche possono essere modificate tramite il pulsante elettrico.
4. barra di pressione: barra dritta
5. allineamento: dieci rulli CZ allineamento speciale a due assi + quattro rulli allineamento a due assi, un totale di due unità di allineamento
6Guida: dotata di trasmissione, azionata da ingranaggi dell'albero superiore e inferiore
7. perforazione: perforazione a foratura singola + perforazione a foratura doppia, con fori rotondi Φ 14 mm e Φ 16 mm e fori ovali 28 × 16 mm e 28 × 14 mm facoltativi.
8. Taglio: sistema di taglio infinito dopo la formazione, il taglio non ha bisogno di cambiare il coltello, e il cambio di tipo manuale è richiesto.
Materiale di taglio: Cr12
Parametri tecnici:
| Materiale dei rulli |
45# Acciaio |
| Nome del prodotto |
CZ Purlin Roll Forming Machine |
| Lunghezza di taglio |
Qualsiasi lunghezza |
| Modalità di taglio |
Fabbricazione a caldo |
| Peso |
10T |
| Altri motori |
18 stazioni |
| Velocità di formazione |
10-22 m/min |
| Potenza |
22 kW |
| Trasmissione |
Azionamento a catena |
| Materiale di taglio della lama |
Cr12Mov |
Applicazioni:

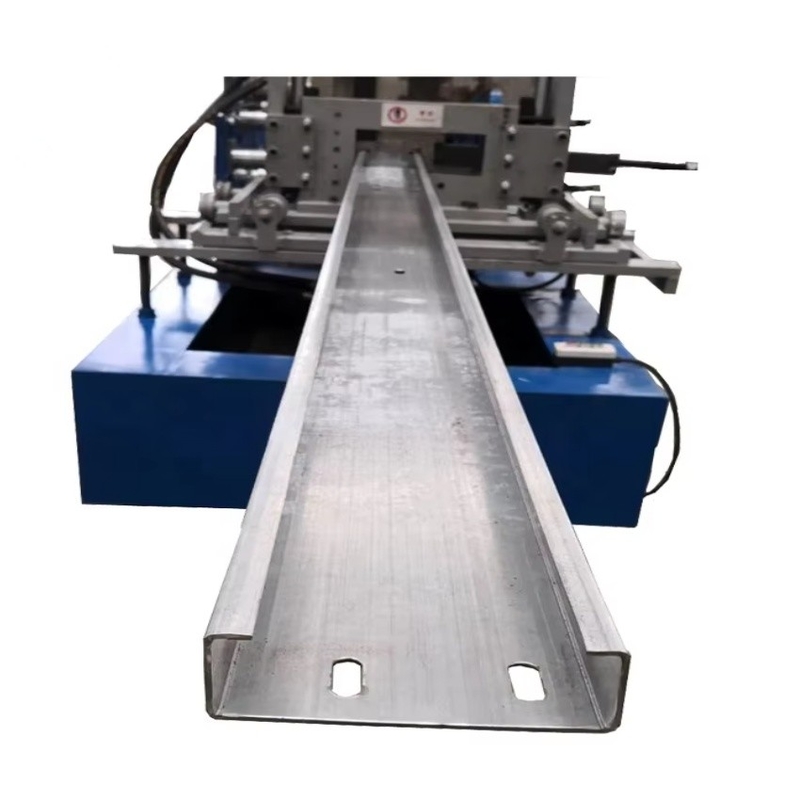

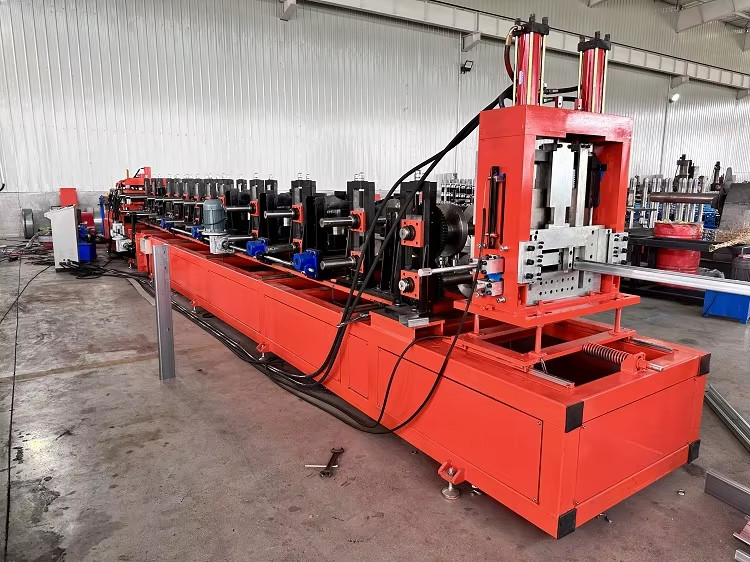

La macchina di formazione automatica di scambio CZ è un'unità di formazione a rullo singolo in grado di produrre prodotti di purlin CZ di varie specifiche.L'attrezzatura per la formazione di acciaio a sezione CZ automatica è composta principalmente da telaio di carico passivo, dispositivo di livellamento, dispositivo di foratura automatica, dispositivo di taglio anteriore, ospite di formazione, dispositivo di taglio a postura infinita, stazione idraulica, sistema di controllo informatico, ecc.
1. Specifica del prodotto:
1) La larghezza C (80-300 mm) e la larghezza Z (120-300 mm) possono essere modificate arbitrariamente.
2) L'altezza della vita (40-80 mm) può essere modificata arbitrariamente;
3) lato piccolo (10-25 mm);
4) Spessore della piastra t (± 1,5-3 mm) regolabile
2. Velocità di scarico: alta velocità 25m / min (secondo il numero di fori forati)
3- Materiale applicabile: Q195, Q235 strisce di acciaio laminate a caldo o strisce di acciaio galvanizzato laminato a caldo (1,5-3,0 mm)
Imballaggio e trasporto:
Imballaggio del prodotto:
- La macchina per la formazione di rotoli CZ Purlin verrà imballata in una cassa di legno.
- La macchina per la formazione di rotoli CZ Purlin sarà spedita via mare o via aerea a seconda delle preferenze del cliente.
- I costi di spedizione saranno calcolati in base alla destinazione e al peso della macchina.
- Ai clienti verrà fornito un numero di tracciamento per monitorare lo stato della spedizione.
