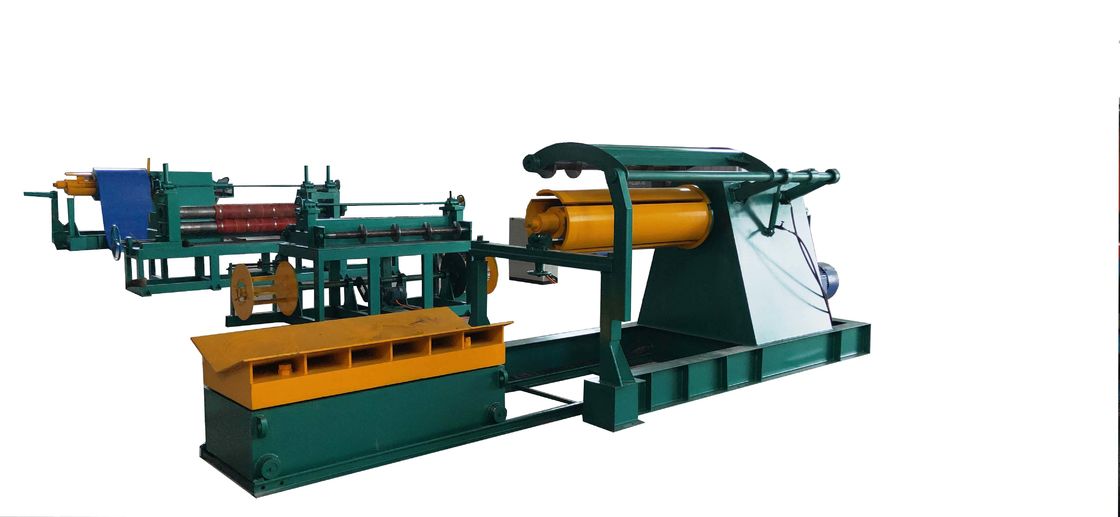

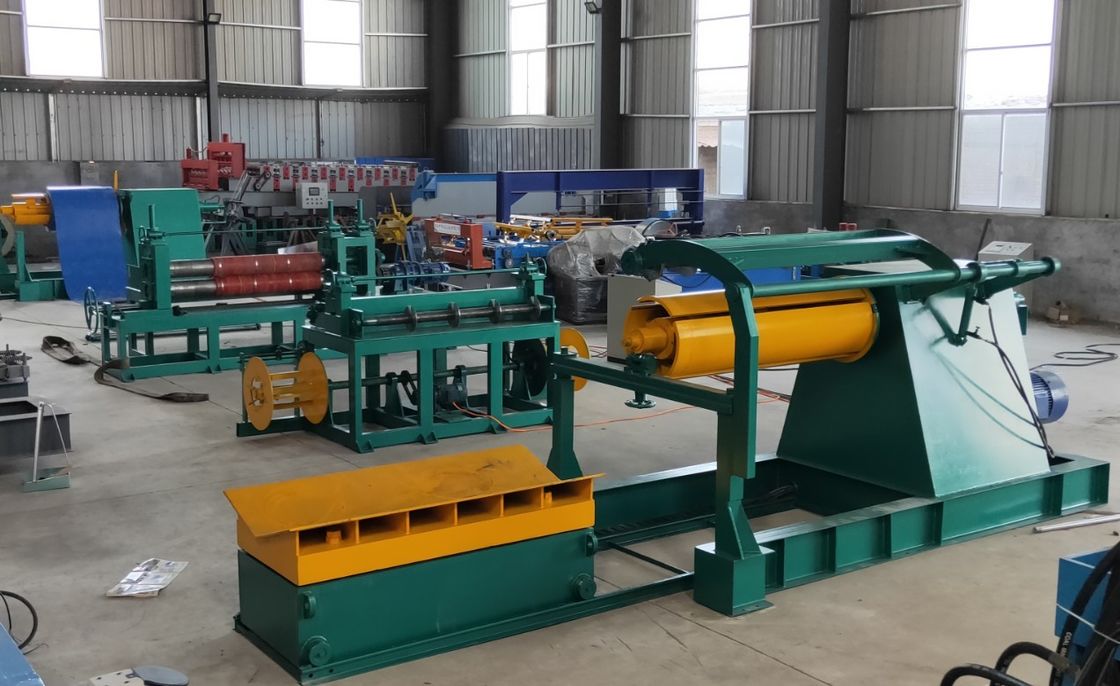

Semplice linea di taglio ad alta velocità mini-slitter con uncoiler idraulico e recoiler
The mini slitter line can become an ideal support if the product includes a great variety of coils with reduced widths in which it is certainly not economical to use a large line for cutting coils under 300 mm and especially when very reduced spaces are necessary because of the product type.
Inoltre, la mini-linea consente di raggiungere velocità considerevoli, fino a 500 m/min. Altre specifiche: larghezza della bobina da 300 mm a 600 mm, peso della bobina da 3 a 8 tonnellate,spessore del materiale da 0.2 a 3.2 mm, e decollaggio automatico mediante tracciamento o loop.
Consigliato per la produzione di bobine strette, ma in particolare una linea veloce per spazi ristretti e particolarmente adatto per ottone, rame, alluminio, foglio di alluminio e acciaio laminato, ma anche per laminato a freddo,materiali galvanizzati e preverniciati e acciaio inossidabile.
Principali specifiche tecniche
| - No, no, no, no. |
Articolo |
Descrizione |
| 1 Specificazione principale |
1 Materie prime |
Galvanizzato, alluminio, acciaio colorato, maniabilità 235MPa - 485MPa |
| 2 Spessore della materia prima |
0.3 mm - 3,0 mm |
| 3 Larghezza della materia prima |
600 mm - 1600 mm |
| 4 Diametro interno del nastro |
φ480 mm -φ530 mm |
| 5 Diametro esterno del nastro |
φ1600 mm |
| 6 Peso della bobina |
5 tonnellate - 10 tonnellate |
| 7 /Slitting No. |
Max 30 pezzi |
| 8 La velocità di taglio più alta |
8 m/min - 30 m/min |
| 9 Larghezza minima della linea di taglio |
35 mm |
| 10Precisione della larghezza di taglio |
± 0,01 - ± 0,05 mm |
| 11Voltaggio di funzionamento nominale |
240 V, 3 fasi, 60 Hz |
| 12. Peso totale |
13000 KG |
| 12Spazio di lavoro |
20000 mm*6000 mm |

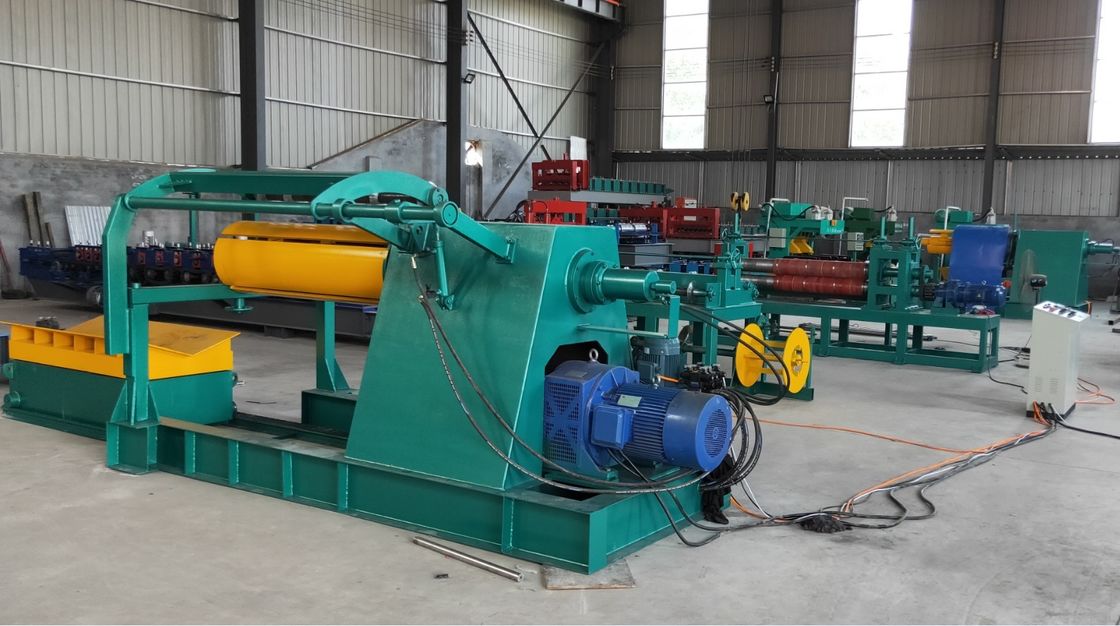

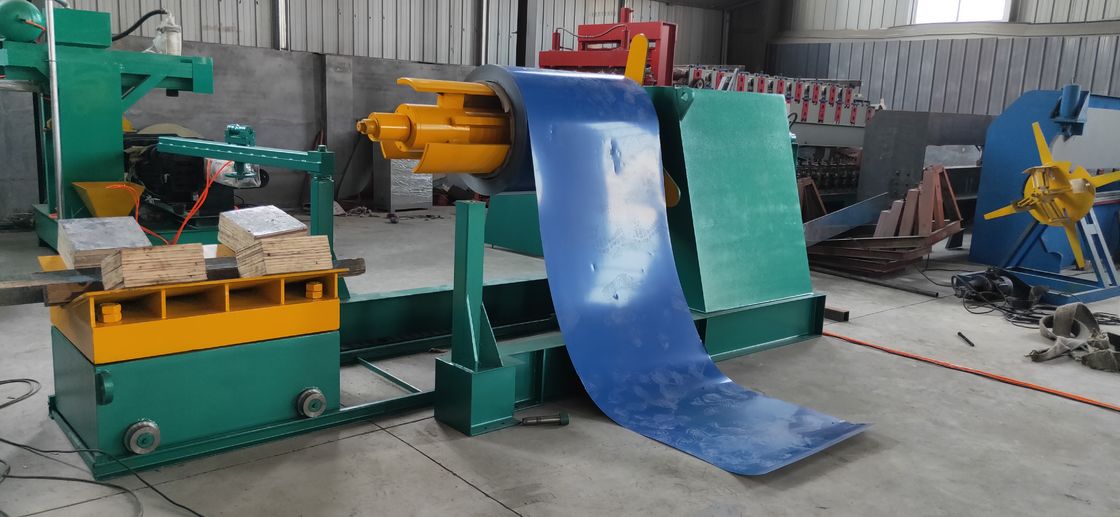

| 2 Specifica della macchina decollatrice |
1 diametro esterno del nastro |
Max.φ1600 mm |
| 2 Larghezza del nastro |
600 mm - 1600 mm |
| 3 Diametro interno del nastro |
φ480 mm -φ530 mm |
| 4 Peso della bobina |
5 tonnellate - 10 tonnellate |
| 5 Max velocità di lavoro |
8 m/min - 30 m/min |
| 6 Distanza limitata del nastro |
φ480 mm -φ530 mm |
| 7 Diametro dell'albero |
φ180 mm |
| 3Specifica della macchina di decollatura |
8 Lunghezza effettiva del rullo |
1600 mm |
| 9 Potenza del motore |
5.5 KW |
| 10. Diametro del veicolo di carico |
φ 700 mm - φ 1500 mm |
| 11 Peso del carrello di carico |
5 tonnellate - 10 tonnellate |
| 12 Velocità della macchina |
Circa 4 m/min |

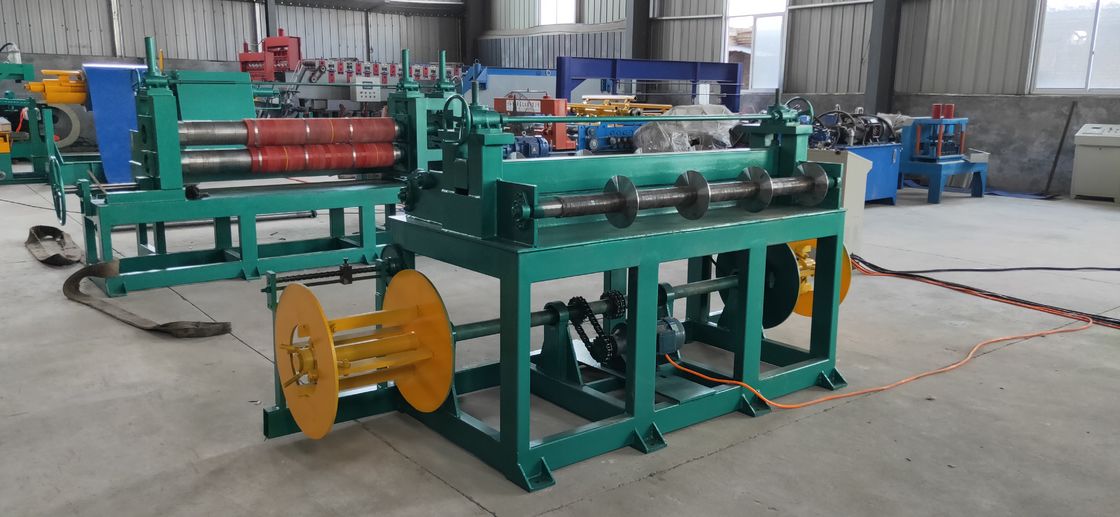

| 4 Specifica della macchina da taglio |
1 Larghezza di taglio |
Max.φ1600 mm |
| 2 Spessore di taglio |
0.3 mm - 2,0 mm |
| 3 Diametro dell'albero di taglio |
φ180 mm |
| 4 Materiale dell'albero di taglio |
Cr 40 |
| 5.Dimensione del taglio |
200 mm*300 mm*15 mm |
| 6 Materiale per il taglio |
Cr12MoV |
| 7 Dimensione del separatore |
180 mm*240 mm*15 mm |
| 8 Motore motore |
15 kw |
| 9 Taglio n. |
2-30 pezzi |
| 10 Tagliatore n. |
Max 32 pezzi |
| 5 Macchina di pianificazione |
1 Diametro dell'albero |
φ130 mm |
| 2 pozzo n. |
Due file in su, tre file in giù. |
| 3 Spessore medio della piastra |
40 mm |
| 4 Diametro dell'applicatore di pacciame |
φ 130 mm |
| 5 Larghezza del film |
1600 mm |
| 6 Tabella della tensione |
1 pozzo di separazione |
3 pcs, 1 pcs albero a pressione |
| 2 bombole d'aria |
3 pezzi |
| 7 Specifica del ricollolatore |
1 diametro esterno del nastro |
Max.φ1600 mm |
| 2 Larghezza del nastro |
600 mm - 1600 mm |
| 3 Diametro interno del nastro |
φ480 mm -φ530 mm |
| 4 Peso della bobina |
5 - 10 tonnellate |
| 5 Max velocità di lavoro |
8 m/min - 30 m/min |
| 6 Distanza limitata del nastro |
φ485 mm -φ530 mm |
| 7 Diametro dell'albero |
φ180 mm |
| 8 Lunghezza effettiva del rullo |
1750 mm |
| 9 Potenza del motore |
30 kw |
| 8 Specifica del ricollolatore |
10 Diametro del carrello di carico |
φ 1000 mm - φ 1750 mm |
| 11 Peso del carrello di carico |
Massima 10 tonnellate |
| 12 Velocità della macchina |
Circa 4 m/min |
| 9 Sistema di controllo elettrico |
Sistema di controllo computerizzato Siemens PLC. |
| 10 Macchina per la raccolta del bordo |
1 Motore motore |
3 kw |
| 2 Raccogliere la larghezza del materiale |
Max 20 mm |
| 3 Larghezza del doppio bordo |
400 mm |
Garanzia
1Garanzia contro i malfunzionamenti dovuti a difetti di fabbricazione per 1 anno dalla data di acquisto, esclusi i componenti elettrici.
2Le riparazioni non saranno effettuate nemmeno durante il periodo di garanzia nelle seguenti circostanze:
- Danni dovuti a un disastro naturale
- Il malfunzionamento è dovuto a un errore dell' utente
- Il malfunzionamento si verifica a causa di modifiche
- il malfunzionamento si verifica a causa di ulteriori movimenti o spedizioni dopo l'installazione
Condizioni di pagamento
40% in anticipo come acconto
Il 60% è pagato prima dell'elaborazione della spedizione
Consegna
FOB: Porto di Tianjin Xingang
Tempo di consegna: 60 giorni lavorativi dal ricevimento dell'acconto.
