Alta qualità del materiale C89 Leggera Acciaio Inquadratura Edificio Roll Forming Machine

• Dimensioni principali della macchina formatrice a rulli: 4000×800×1200mm
• Peso principale della macchina formatrice a rulli: circa 3000 kg
• Potenza del servomotore principale: 7,5 kW con funzione autobloccante
• Potenza del motore idraulico: 5,5 kW
• Tensione: 380V/50HZ/3PH
• Fasi di formatura: 12 fasi (8 stazioni principali a rulli, 4 stazioni di finitura a rulli)
• Velocità di formatura: circa 30 m/min (dipende dalla quantità di punzonatura e dalla lunghezza di taglio)
• Capacità di lavoro: 5~8 tonnellate/8 ore (può lavorare 24 ore)
• Materiale del rullo: acciaio DC53 importato, lavorazione CNC Center, trattamento termico HRC58-62°, rettifica fine
• Materiale dell'albero principale: acciaio 40Cr temperato e rettificato finemente
• Ruota dentata: acciaio #45 tempra ad alta frequenza
• Sistema di taglio: dispositivo di taglio idraulico
• Materiale della lama: acciaio al tungsteno importato con trattamento di tempra 60-62°C
• Tolleranza per il taglio e la punzonatura: ±0,5 mm
• Tolleranza per la formatura: ±0,75 mm
• Sistema di controllo: schermo tattile da 19" e una scatola di controllo principale
• Marchio dei componenti elettronici principali: PLC Mitsubishi dal Giappone, relè Schneider dalla Francia, encoder Omron dal Giappone, servomotore INVT dalla Cina
• Materiale per il telaio della macchina: acciaio strutturale saldato finemente
• Colore verniciato: Grigio e Blu

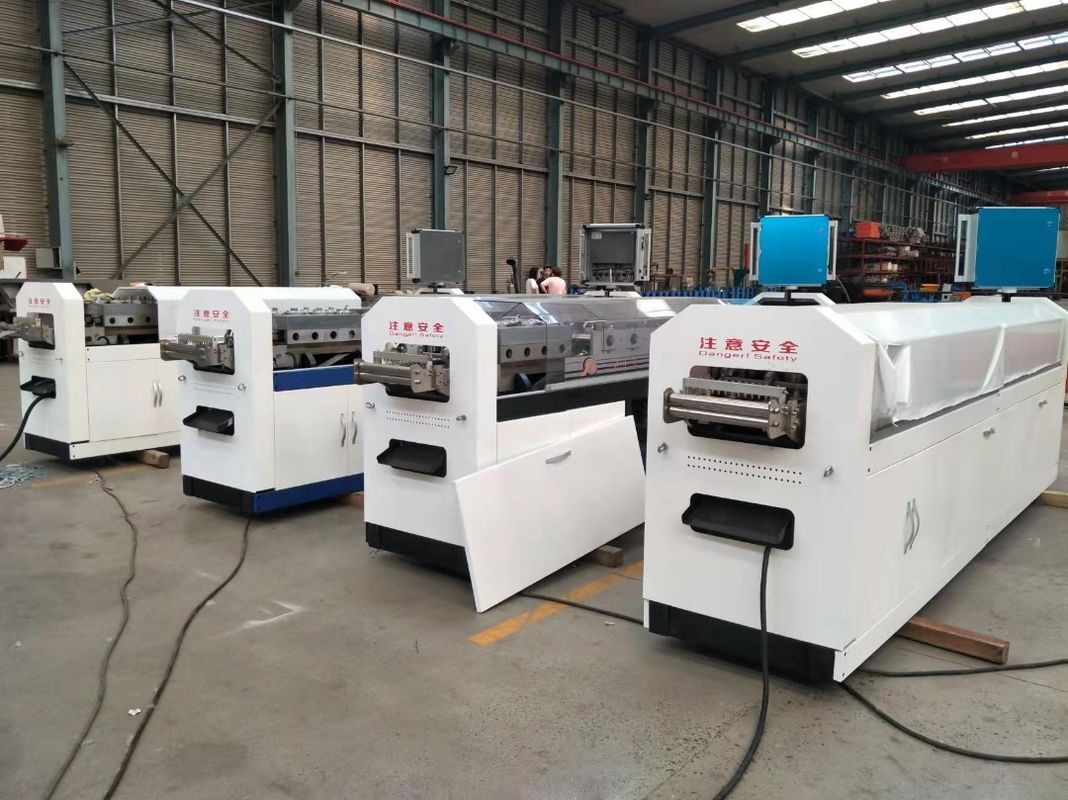

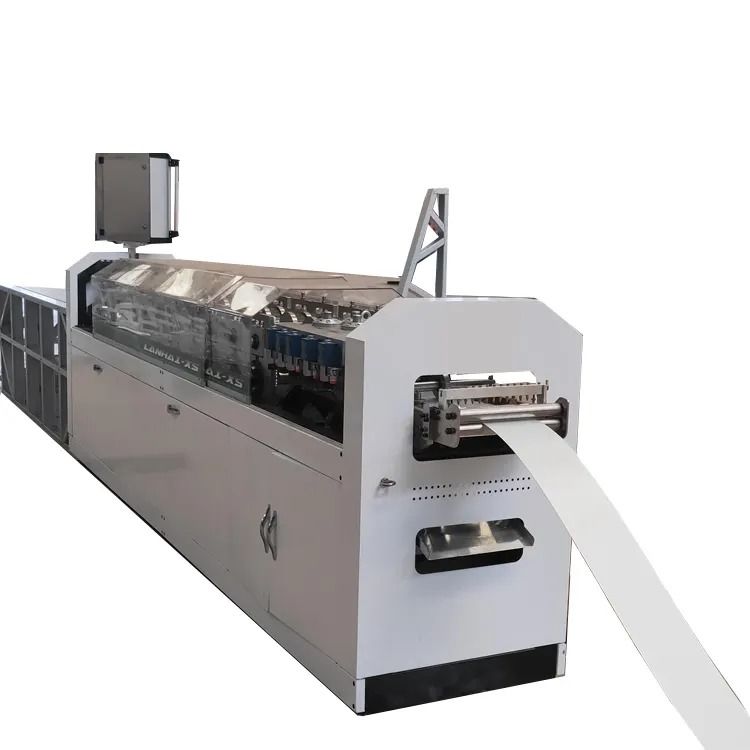

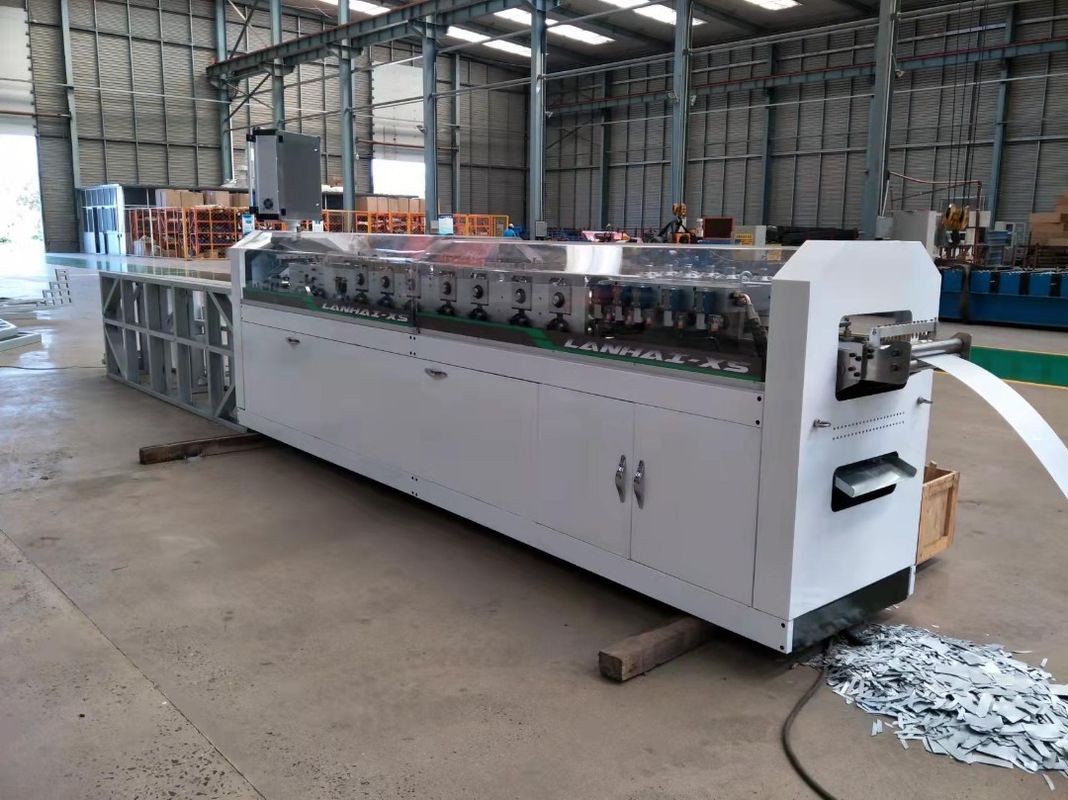

• Macchina formatrice a rulli principale
• Svolgitore manuale da 3 tonnellate
  • Funzione: cuscinetto per bobina d'acciaio, rotazione della bobina d'acciaio; con dispositivo di micro-frenatura per evitare l'inerzia durante l'arresto di emergenza
  • Metodo di guida: traino da parte della macchina formatrice a rulli
  • Peso massimo di carico: 3 tonnellate
  • Diametro interno: Φ430-590mm
  • Diametro esterno: ≤Φ1300mm
• Sistema di azionamento e idraulico
• Software di controllo delle apparecchiature
• Software del prodotto: 1 set
• Dispositivo di punzonatura automatica (foro di servizio, foro a fossetta, taglio del labbro, intaglio dell'anima, intaglio del labbro, foro del bullone, scanalatura di restringimento)
• Dispositivo di taglio idraulico post-taglio (materiale: SKD-11)
• Dispositivo di stampa automatica: stampa su due lati in altezza simmetrici
• Tavolo di scarico: 4 metri

Vertex BD è il sistema software leader per l'acciaio formato a freddo. Vertex fornisce soluzioni complete di progettazione architettonica e gestione delle informazioni sui prodotti per la progettazione e la produzione di edifici commerciali e residenziali. Vertex BD si basa su una piattaforma flessibile per rispondere alle mutevoli esigenze dei settori dell'intelaiatura e della produzione.

• Le strutture dei telai per pareti, pavimenti e tetti vengono generate automaticamente per risparmiare tempo di progettazione
• La modellazione 3D reale garantisce il 100% di accuratezza e riduce i difetti di progettazione
• Genera automaticamente disegni architettonici dei telai e disegni di elevazione degli edifici
• Genera tabelle di svuotamento dei profili accurate e distinte base per stimare accuratamente gli articoli
• È possibile generare vari file di output CNC per soddisfare le esigenze di produzione
• La potente e flessibile piattaforma di progettazione può personalizzare la libreria dei profili e le regole di generazione dei telai in base alle esigenze del cliente
• Compatibile con altri software BIM tramite potenti strumenti di importazione ed esportazione IFC
• La funzione di analisi ingegneristica Vertex può essere utilizzata per il calcolo strutturale
