Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | ghisa grigio | colore: | Come clienti |
|---|---|---|---|
| Portata: | Come richiesta dei clienti | Scanalatura di T: | su ordine |
| Planarità: | grado 2 | Dimensioni: | Richiesta dei clienti |
| Evidenziare: | piatti di superficie di ispezione,piatto di superficie di precisione |
||

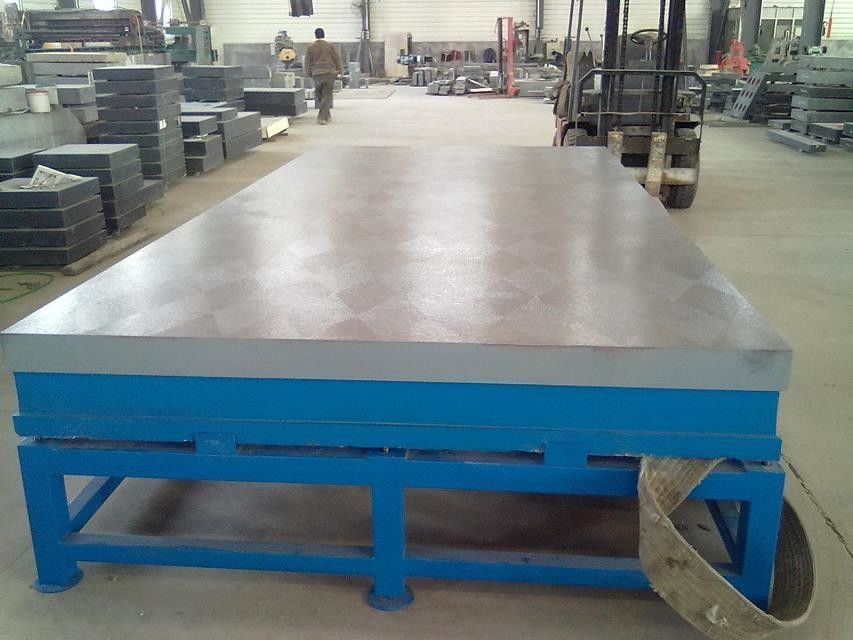

Nome dei prodotti: Piatto di superficie degli strumenti di misura di precisione del ghisa
Sspecification: da 200 x da 100 fino a 8000 x 3000mm
(gli sspecifications speciali possono essere fatti conformemente al requisito del compratore).
Uso:
(1) adatto per vari ispezioni ed aerei del punto di riferimento per la misura di accuratezza.
(2) usato ampiamente come il punto di riferimento di misura per ispezione della macchina utensile ed ispezionare
accuratezza di dimensione o differenza corrente con la funzione di esecuzione della formazione di striature precisa.
(3) è uno strumento di misura essenziale nella fabbricazione a macchina.
Materiali ed elaborare:
(1) il materiale del nostri piatto/tavola di superficie è ghisa HT200-300
(2) la durezza della superficie di lavoro è HB170-240
(3) errore di inesattezza e buon bassi nella resistenza della macinazione.
Precisione:
Secondo l'esecuzione nazionale di regolamenti dell'esame di misura di norme,
sono rispettivamente 0,1,2,3, lucidatura fine.
| specificazione (Lx W) millimetro | grado di precisione | |||
|---|---|---|---|---|
| 0 | 1 | 2 | 3 | |
| tolleranza di planarità (um) | ||||
| 200X200 | 3,5 | 7 | 14 | 27 |
| 300X200 | 4 | 8 | 15 | 30 |
| 300X300 | 4 | 8 | 15 | 30 |
| 300X400 | 4 | 8 | 16 | 32 |
| 400X400 | 4,5 | 8,5 | 17 | 34 |
| 400X500 | 4,5 | 9 | 18 | 35 |
| 400X600 | 5 | 10 | 19 | 37 |
| 500X500 | 5 | 10 | 19 | 37 |
| 500X600 | 5 | 10 | 19 | 39 |
| 500X800 | 5,5 | 11 | 21 | 43 |
| 600X800 | 5,5 | 11 | 22 | 44 |
| 600X900 | 6 | 11,5 | 23 | 46 |
| 1000X750 | 6 | 12,5 | 25 | 50 |
| 1000X1000 | 7 | 13,5 | 27 | 54 |
| 1000X1200 | 7 | 14 | 29 | 58 |
| 1000X1500 | 8 | 16 | 32 | 63 |
| 1000X2000 | 9 | 18,5 | 37 | 74 |
| 1500X2000 | 10 | 20 | 40 | 80 |
| 1500X2500 | 11 | 22,5 | 45 | 90 |
| 1500X3000 | 13 | 25 | 50 | 100 |
| 2000X2000 | 11 | 22 | 44 | 88 |
| 2000X3000 | 13 | 27 | 53 | 106 |
| 2000X4000 | 16 | 32 | 64 | 127 |
| 2000X5000 | 19 | 37 | 75 | 150 |
| 2000X6000 | 43 | 86 | 172 | |
| 2000X7000 | 49 | 97 | 194 | |
| 2000X8000 | 54,5 | 109 | 218 | |
| 2500X3000 | 28,5 | 57 | 114 | |
| 2500X4000 | 33 | 67 | 133 | |
| 2500X5000 | 39 | 77 | 154 | |
| 2500X6000 | 44 | 88 | 176 | |
| 2500X7000 | 50 | 99 | 198 | |
| 2500X8000 | 55 | 110 | 221 | |
| 3000X3000 | 30,5 | 61 | 122 | |
| 3000X4000 | 35 | 70 | 140 | |
| 3000X5000 | 40 | 80 | 160 | |
| 3000X6000 | 45 | 90,5 | 181 | |
| 3000X7000 | 51 | 101 | 203 | |
| 3000X8000 | 56 | 112,5 | 225 | |
| 4000X4000 | 39 | 78 | 156 | |
| 4000X5000 | 43 | 87 | 174 | |
| 4000X6000 | 48 | 96,5 | 193 | |
| 4000X7000 | 53 | 107 | 213,5 | |
| 4000X8000 | 59 | 117 |
235 |
|
