Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | HT250 | nome: | Giunto di supporto del ghisa |
|---|---|---|---|
| Tipo: | tipo vuoto | Planarità: | 1 grado |
| Dimensioni: | Come richiesta dei clienti | Finitura di superficie: | Residuo della mano |
| Evidenziare: | piatti di superficie di ispezione,piatto di superficie di precisione |
||

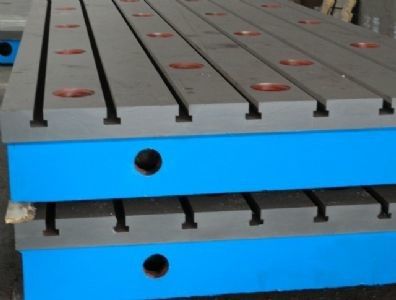

Giunto di supporto del ghisa
I piatti della superficie del ghisa inoltre sono conosciuti come piattaforma del ghisa, i piatti della superficie del ghisa sono fabbricati secondo la norma GB4986-85 per assicurare l'alta qualità. I prodotti sono trasformati sempre il piatto costolato o a forma di scatola; la nostra società usa il processo di raschio per migliorare la precisione dei prodotti. Poiché i prodotti sono personalizzati, in modo dai clienti possono personalizzare la dimensione secondo i bisogni reali. La pluralità di piatto della superficie del ghisa può essere impiombata, una volta post-utilizzazione dell'abrasione, il piatto può essere graffio della ri-riparazione per riprendere la sua accuratezza.
uso
(1) adatto a vari ispezioni e punto di riferimento spiana per la misura di accuratezza.
(2) ha usato ampiamente come il punto di riferimento di misura per ispezione della macchina utensile ed ispezionare l'accuratezza di thedimension o la differenza corrente con la funzione dell'esecuzione della formazione di striature precisa.
(3) è uno strumento di misura essenziale nella fabbricazione a macchina.
| specificazione (Lx W) millimetro | grado di precisione | |||
|---|---|---|---|---|
| 0 | 1 | 2 | 3 | |
| tolleranza di planarità (um) | ||||
| 200X200 | 3,5 | 7 | 14 | 27 |
| 300X200 | 4 | 8 | 15 | 30 |
| 300X300 | 4 | 8 | 15 | 30 |
| 300X400 | 4 | 8 | 16 | 32 |
| 400X400 | 4,5 | 8,5 | 17 | 34 |
| 400X500 | 4,5 | 9 | 18 | 35 |
| 400X600 | 5 | 10 | 19 | 37 |
| 500X500 | 5 | 10 | 19 | 37 |
| 500X600 | 5 | 10 | 19 | 39 |
| 500X800 | 5,5 | 11 | 21 | 43 |
| 600X800 | 5,5 | 11 | 22 | 44 |
| 600X900 | 6 | 11,5 | 23 | 46 |
| 1000X750 | 6 | 12,5 | 25 | 50 |
| 1000X1000 | 7 | 13,5 | 27 | 54 |
| 1000X1200 | 7 | 14 | 29 | 58 |
| 1000X1500 | 8 | 16 | 32 | 63 |
| 1000X2000 | 9 | 18,5 | 37 | 74 |
| 1500X2000 | 10 | 20 | 40 | 80 |
| 1500X2500 | 11 | 22,5 | 45 | 90 |
| 1500X3000 | 13 | 25 | 50 | 100 |
| 2000X2000 | 11 | 22 | 44 | 88 |
| 2000X3000 | 13 | 27 | 53 | 106 |
| 2000X4000 | 16 | 32 | 64 | 127 |
| 2000X5000 | 19 | 37 | 75 | 150 |
| 2000X6000 | 43 | 86 | 172 | |
| 2000X7000 | 49 | 97 | 194 | |
| 2000X8000 | 54,5 | 109 | 218 | |
| 2500X3000 | 28,5 | 57 | 114 | |
| 2500X4000 | 33 | 67 | 133 | |
| 2500X5000 | 39 | 77 | 154 | |
| 2500X6000 | 44 | 88 | 176 | |
| 2500X7000 | 50 | 99 | 198 | |
| 2500X8000 | 55 | 110 | 221 | |
| 3000X3000 | 30,5 | 61 | 122 | |
| 3000X4000 | 35 | 70 | 140 | |
| 3000X5000 | 40 | 80 | 160 | |
| 3000X6000 | 45 | 90,5 | 181 | |
| 3000X7000 | 51 | 101 | 203 | |
| 3000X8000 | 56 | 112,5 | 225 | |
| 4000X4000 | 39 | 78 | 156 | |
| 4000X5000 | 43 | 87 | 174 | |
| 4000X6000 | 48 | 96,5 | 193 | |
| 4000X7000 | 53 | 107 | 213,5 | |
| 4000X8000 | 59 | 117 | 235 | |
